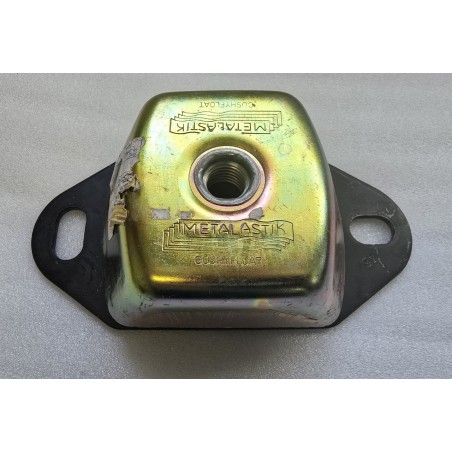

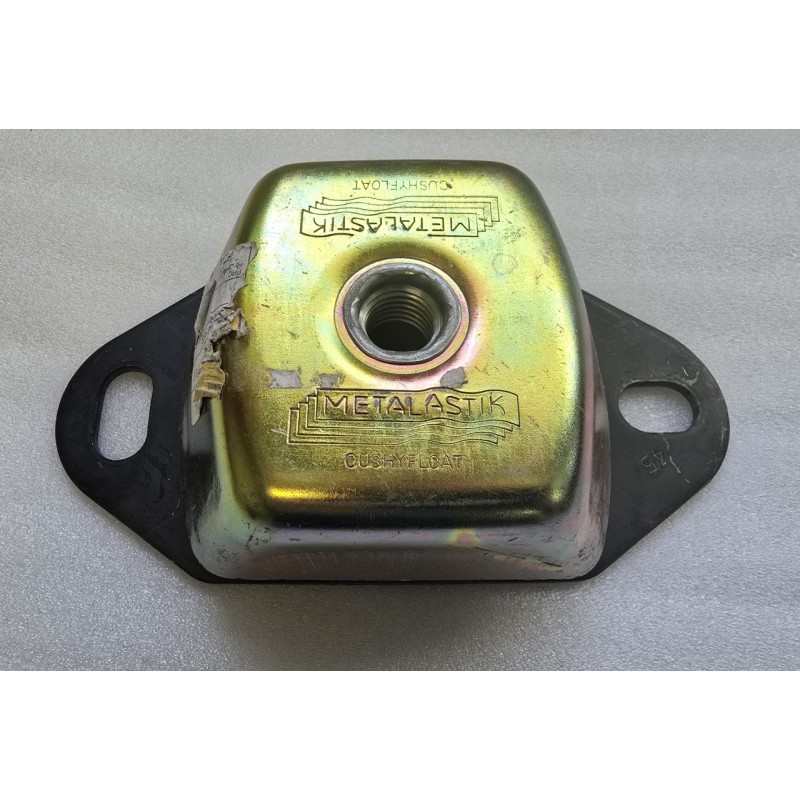

17-1657-45 METALLASTIK WIBROIZOLATOR CUSHYFLOAT PODPORA ANTYWIBRACYJNA (POTESTOWA)

Wibroizolator / Podpora Antywibracyjna M20 (stan: potestowy)

Producent: Metalastik

Kod producenta: 17-1657-45

====

Opis i budowa

Wibroizolator zbudowany jest z metalowej pokrywy górnej w cynkowanej powłoce ochronnej (Fe/Zn8C) oraz stalowej płyty podstawy z dwoma owalnymi otworami montażowymi, pomiędzy którymi osadzony jest element gumowy. Guma pracuje jednocześnie w ściskaniu i ścinaniu — dzięki czemu zapewnia trójkierunkową izolację drgań przy znacznym ugięciu statycznym. Wbudowane ograniczniki zderzaka i odbicia (bump and rebound control) chronią urządzenie przed nadmiernymi przemieszczeniami przy szokowym obciążeniu. Metalowa pokrywa chroni element gumowy przed zaolejoniem i środowiskiem agresywnym.

Dane techniczne

• Numer katalogowy: 17-1657-45
• Producent: Metalastik / Trelleborg AVS (Wielka Brytania)
• Seria: 17/1657
• Twardość gumy: 45 Shore
• Gwint centralny: M20
• Wysokość całkowita (H): 70 mm
• Wymiary podstawy (A × B × C): 230 × 87 × 112 mm
• Rozstaw otworów montażowych (K): 182 mm
• Otwory montażowe (d1 / d2): 18 mm / 18 mm
• Głębokość otworów (L1 / L2): 26 mm / 34 mm
• Masa: 2,4 kg
• Maks. obciążenie statyczne (bez ciągu): 350 kg / szt.
• Maks. obciążenie przy zastosowaniu morskim (z siłami ciągu śruby): 250 kg / szt.
• Powłoka antykorozyjna: Fe/Zn8C (cynkowanie)
• Stan: potestowy – używany, sprawny technicznie

Zastosowanie

Cushyfloat 17-1657-45 to jeden z najbardziej uniwersalnych wibroizolatorów w zastosowaniach morskich i przemysłowych. Pierwotnie zaprojektowany do podparć silników morskich, z powodzeniem stosowany jest również przy:

• silnikach jachtowych i łodziowych (diesel, benzynowy)
• agregatach prądotwórczych
• pompach i sprężarkach
• wentylatorach i maszynach przemysłowych
• urządzeniach dźwigowych i windach

Seria 17/1657 przeznaczona jest do dużych obciążeń punktowych. Wariant -45 Shore jest najmiększy w tej serii i zapewnia najniższe częstotliwości rezonansowe, co czyni go optymalnym wyborem dla silników o niskiej i średniej masie montowanych na czterech punktach podparcia.

Trójkierunkowa izolacja drgań

Dzięki unikalnej konstrukcji, w której guma pracuje jednocześnie w trybie ściskania i ścinania, Cushyfloat zapewnia skuteczną izolację drgań we wszystkich trzech osiach — pionowej, poprzecznej i wzdłużnej. Częstotliwości naturalne już od 8 Hz mogą być skutecznie tłumione. W zastosowaniach morskich konstrukcja uwzględnia siły ciągu generowane przez śrubę napędową — stąd obniżona wartość dopuszczalnego obciążenia M-max* do 250 kg przy pracy z ciągiem.

Informacja o stanie produktu

Prezentowany egzemplarz jest jednostką potestową — wibroizolator był użytkowany, a następnie zdemontowany i poddany weryfikacji serwisowej. Element gumowy bez widocznych pęknięć, rozwarstwień ani nadmiernych odkształceń trwałych. Powłoka metalowa z naturalnymi śladami użytkowania. Przed montażem zalecamy sprawdzenie luzu gwintu M20 oraz naprężenia sprężystego gumy.

Dlaczego Metalastik Cushyfloat?

Metalastik (obecnie część grupy Trelleborg AVS) to brytyjski producent z kilkudziesięcioletnią historią w produkcji elementów antywibracyjnych. Wibroizolatory Cushyfloat uznawane są za jeden z najlepszych uniwersalnych izolatorów drgań na rynku, stosowany przez renomowanych producentów silników morskich, w tym Perkins, Volvo Penta, Yanmar i wielu innych. Prosta budowa, odporność na oleje i środowisko morskie oraz szeroki dobór twardości gumy sprawiają, że Cushyfloat to wybór na całe lata eksploatacji.
