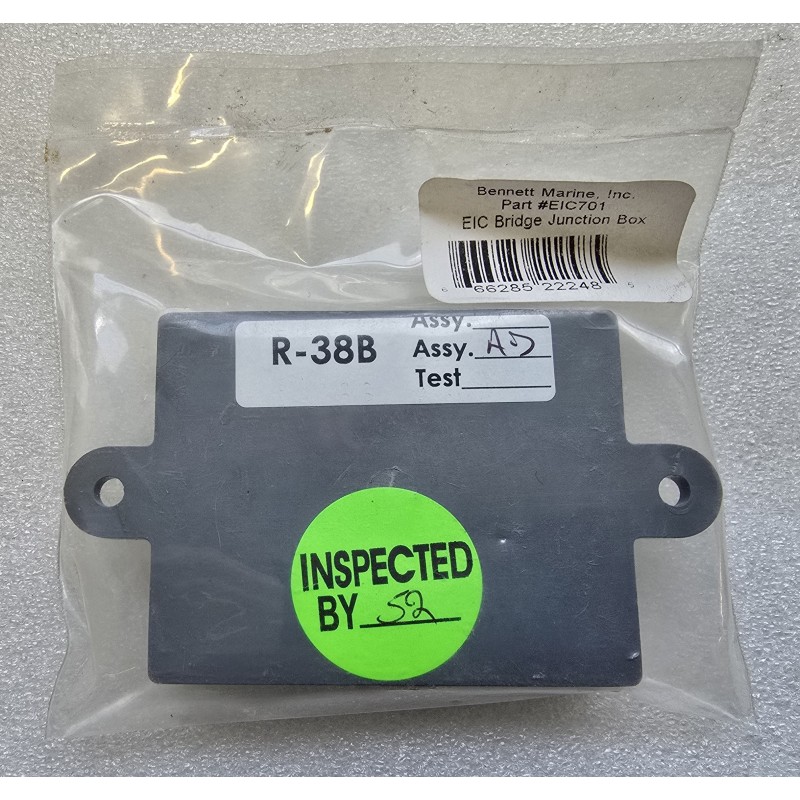

EIC701 BENNETT MARINE SKRZYNKA PRZYŁĄCZENIOWA MOSTKA DO WYŚWIETLACZA BENNETT EIC5000 (OUTLET)

Skrzynka przyłączeniowa mostka do wyświetlacza EIC5000

Producent: Bennett

Kod producenta: EIC701

====

Opis:

Do czego służy Bennett EIC701?

Skrzynka EIC701 pełni rolę węzła dystrybucji sygnału pomiędzy modułem przekaźnikowym EIC a wyświetlaczami na obu stanowiskach sterniczych. Montuje się ją w odległości do 4 stóp (ok. 120 cm) od dolnego wyświetlacza EIC5000. Dzięki trzem złączom na obudowie możliwe jest podłączenie wiązki EIC z modułu przekaźnikowego oraz sygnałów do obu helmów jednocześnie – bez rozbudowanego okablowania.

Kluczowe cechy i zalety

• Obsługa dwóch stanowisk sterniczych – umożliwia sterowanie i podgląd pozycji trymklap zarówno z dolnego, jak i górnego helmu (mostka, flybridge).
• Trzy złącza na obudowie – elastyczna dystrybucja sygnału EIC bez konieczności stosowania dodatkowych rozgałęźników.
• Prosta instalacja – wystarczy odpiąć niebieską wiązkę EIC od tylnego złącza wyświetlacza dolnego helmu i wpiąć ją do skrzynki EIC701.
• Dedykowana kompatybilność – zaprojektowana i przetestowana specjalnie do systemu Bennett EIC5000 (wyłącznie systemy hydrauliczne).
• Wysoka jakość wykonania – solidna obudowa przystosowana do warunków morskich.
• Kalibracja z jednego miejsca – całą kalibrację systemu przeprowadza się wyłącznie przy dolnym wyświetlaczu EIC5000, co upraszcza serwisowanie.

Schemat działania w instalacji dwustanowiskowej

Skrzynka EIC701 integruje się z systemem EIC5000 w kilku prostych krokach: po zamontowaniu wyświetlacza górnego helmu (EIC001) wystarczy wpiąć wiązkę sygnałową do dowolnego z trzech złączy skrzynki, a następnie połączyć skrzynkę z modułem przekaźnikowym EIC przy rufie. Kalibracja odbywa się wyłącznie przy dolnym stanowisku – stanowisko na mostku działa synchronicznie i w pełni odzwierciedla status trymklap w czasie rzeczywistym.

Dane techniczne

• Producent: Bennett Marine
• Numer katalogowy: EIC701
• Numer części producenta: 6BT-50026-34-00 / 5002634
• Typ: Skrzynka przyłączeniowa mostka (Bridge Junction Box)
• Kompatybilność: System Bennett EIC5000 (wyłącznie trymklapy hydrauliczne)
• Liczba złączy: 3
• Maksymalna odległość montażu od dolnego wyświetlacza: ok. 120 cm (4 stopy)
• Zastosowanie: Instalacje dwustanowiskowe – helm główny + mostek/flybridge

Dla kogo jest ten produkt?

Bennett EIC701 to niezbędny element dla właścicieli jednostek z dwoma stanowiskami sterniczymi, wyposażonych w hydrauliczne trymklapy Bennett i system EIC5000. Produkt sprawdzi się zarówno przy nowej instalacji, jak i przy rozbudowie istniejącego systemu o drugie stanowisko – np. na flybridge lub górnym pokładzie.
