210776 TELEFLEX MORSE MODUŁ STEROWANIA DWUSTANOWISKOWEGO DO SILNIKÓW JACHTOWYCH DS UNIT (OUTLET)

Zestaw modułów DS do dwustanowiskowego sterowania silnikiem jachtowym (Seria MN)

Producent: Teleflex Morse

Kod producenta: 210776

====

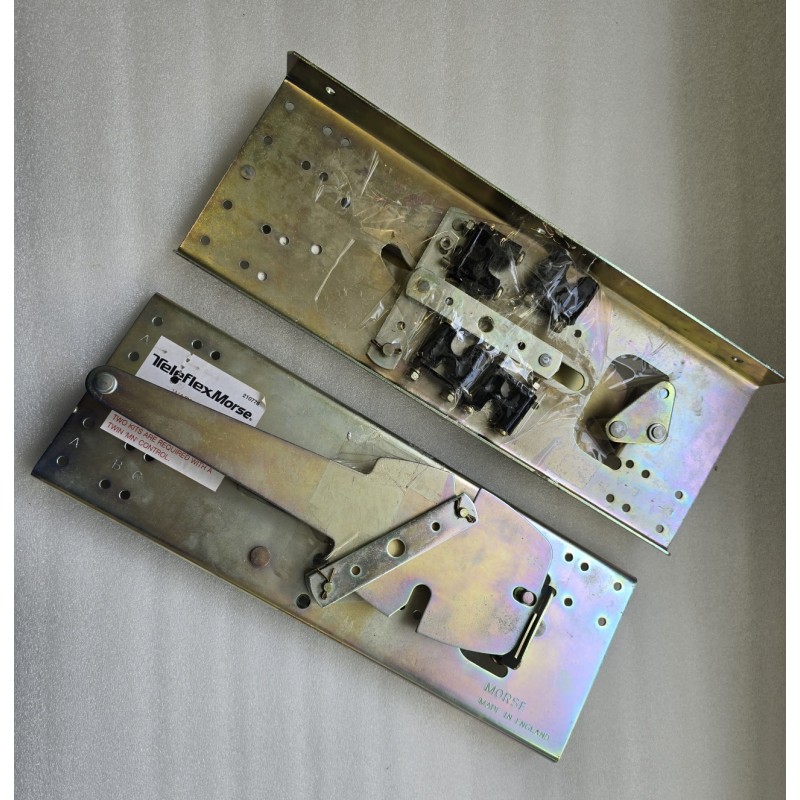

Opis i budowa

Każdy moduł DS zbudowany jest na ocynkowanej stalowej płycie montażowej z wieloma otworami pozycjonowania, wyposażonej w ramię przekazujące oraz zestaw złączy kablowych. Jeden moduł obsługuje funkcję biegu (shift), drugi — funkcję przepustnicy (throttle). Ramię stalowe ze sworzniem regulacyjnym umożliwia precyzyjne dopasowanie skoku kabla do charakterystyki silnika i skrzyni biegów. Zestaw obejmuje dwie płyty z osprzętem montażowym (śruby, nakrętki, przekładki). Stan zewnętrzny — naturalne ślady użytkowania, cynkowanie bez istotnej korozji.

Zasada działania

Moduł DS (Dual Station) pełni funkcję mechanicznego selektora stacji sterowania. Kable z obu stanowisk (głównego i pomocniczego) podłączone są do wejść modułu, natomiast jedno wyjście kieruje sygnał sterujący do silnika lub skrzyni biegów. Przełączenie aktywnej stacji odbywa się przez ustawienie dźwigni obu kontrolerów w położeniu neutralnym i przestawienie przełącznika wyboru stacji. Teleflex zaleca stosowanie wyłącznie kabli CCX633xx z modułami DS. Rozwiązanie to jest idealne dla jednostek z ograniczoną przestrzenią przy tablicy rozdzielczej lub przy sterownikach bocznych montowanych na dwóch stanowiskach.

Dane techniczne i informacje montażowe

• Numer katalogowy: 210776
• Producent: Teleflex Morse / Dometic Marine (SeaStar Solutions)
• Kraj produkcji: Wielka Brytania (Made in England)
• Typ: Zestaw 2 × mechaniczny moduł DS (Dual Station Unit)
• Zastosowanie: kontrolery serii MN (Twin MN Control)
• Funkcje: shift (bieg) + throttle (przepustnica)
• Zalecany typ kabla: CCX633xx (Teleflex Xtreme / TFXtreme)
• Konfiguracja: równoległa (parallel) – osobne kable z każdej stacji do modułu DS
• Materiał płyty: stal cynkowana
• Uwaga producenta: do kontrolera Twin MN wymagane są 2 zestawy (komplet zawiera oba)
• Stan: outlet

Zastosowanie

Zestaw 210776 przeznaczony jest do jachtów motorowych i łodzi z napędem wewnętrznym (inboard) lub stern drive, wyposażonych w dwa stanowiska sterowania (np. kokpit + mostek lub helm dolny + flybridge). System DS zaprojektowany jest dla armatorów, którzy preferują sterowanie przepustnicą i biegiem jedną dźwignią w układzie dwustanowiskowym. Moduły DS eliminują konieczność stosowania oddzielnych dźwigni do biegu i przepustnicy na każdym stanowisku, upraszczając obsługę i redukując liczbę kabli prowadzonych do silnika.

Ważne informacje dotyczące instalacji

Kable przepustnicy muszą działać w konfiguracji „pull to advance" (ciągnięcie = zwiększanie obrotów). Do modułów DS nie należy stosować kabli Mercury® ani OMC® OEM — wymagane są kable standardu CCX633xx. Adapter kablowy po stronie silnika może być konieczny, jeśli nie jest dostarczony przez producenta silnika. Przy instalacji należy zachować minimalne promienie gięcia kabli zgodnie z instrukcją Teleflex, aby uniknąć twardego chodu dźwigni.

Linia produktów Teleflex Morse

Teleflex Morse (obecnie Dometic Marine, wcześniej SeaStar Solutions) to jeden z najbardziej rozpoznawalnych producentów układów sterowania silnikami morskimi na świecie. Kontrolery i moduły tej marki stosowane są na milionach jednostek pływających — od rekreacyjnych łodzi motorowych po komercyjne jednostki robocze. Dostępność oryginalnych części serwisowych, w tym modułów DS, pozwala na utrzymanie sprawności instalacji przez wiele lat eksploatacji.
