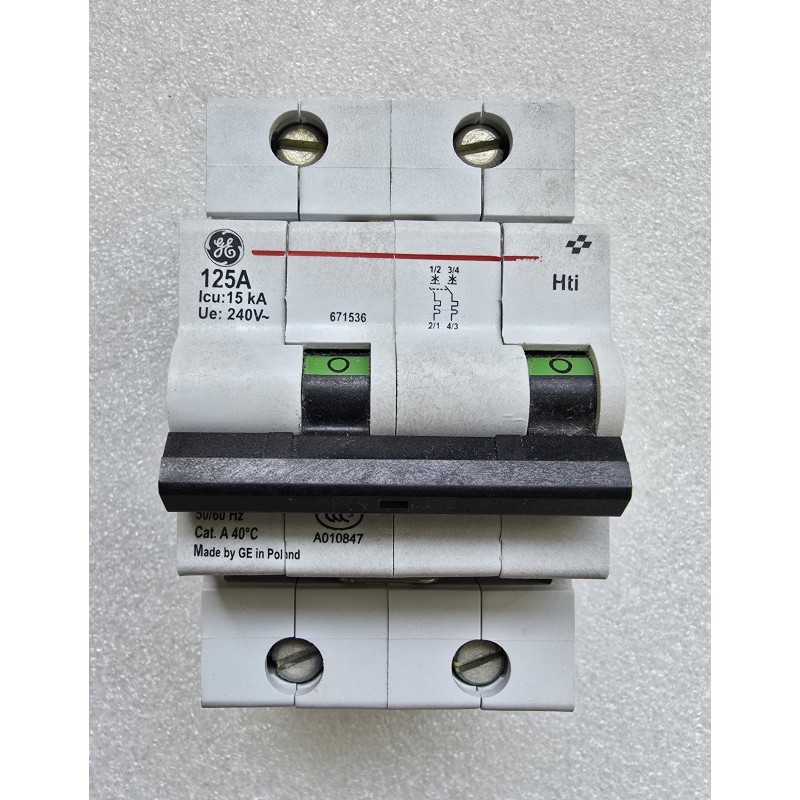

671536 GENERAL ELECTRIC WYŁĄCZNIK NADPRĄDOWY REDLINE HTI HTI102C125 2P C125 15KA (POTESTOWY)

Wyłącznik nadprądowy HTI

Producent: General Electric (obecnie ABB)

Kod producenta: 671536 (niedostępny już w ofercie ABB)

===

Opis:

Wyłącznik nadprądowy General Electric HTI102C125 z serii Redline to wysokiej jakości aparat zabezpieczający przeznaczony do ochrony instalacji elektrycznych przed przeciążeniem oraz zwarciem. Urządzenie zostało zaprojektowane z myślą o zastosowaniach przemysłowych i komercyjnych, gdzie kluczowe znaczenie ma niezawodność oraz bezpieczeństwo pracy instalacji.

Model HTI102C125 jest wyłącznikiem 2-biegunowym (2P) o prądzie znamionowym 125 A i charakterystyce wyzwalania typu C, co oznacza, że doskonale sprawdza się w obwodach z umiarkowanymi prądami rozruchowymi (np. silniki, urządzenia indukcyjne). Dzięki wysokiej zdolności wyłączania do 10–15 kA zapewnia skuteczną ochronę nawet w przypadku poważnych zwarć

Konstrukcja urządzenia umożliwia szybki montaż na standardowej szynie DIN, a solidne zaciski śrubowe gwarantują pewne i trwałe połączenia elektryczne.

===

Dane techniczne:

liczba biegunów: 2

liczba modułów: 3

szerokość modułu: 27 mm

charakterystyka wyzwalania: C

prąd znamionowy In: 125 A

zwarciowa zdolność łączeniowa: 15 kA

napięcie znamionowe Un: 240 / 415 V AC

trwałość mechaniczna: 10000 cykli

trwałość łączeniowa: 4000 cykli

temperatura otoczenia - praca: od -25 °C do 55 °C

maksymalny przekrój przewodów: 70 mm²

zaciski (góra-dół): śrubowe

normy: 10-15 kA przemysł BS EN 60947-2

uznania: CE

minimalne napięcie pracy UBmin: 12 V

minimalny przekrój przewodów: 0.75 / 1 mm²

tropikalizacja: 95 % RH przy 55 °C

Główne zalety:

zgodny z BSEN 60947-2 (IEC 947-2)

kategoria użytkowania A

ograniczenie wartości płynącego prądu w razie awarii

wysoki moment zaciskowy do 5 Nm

blokada w pozycji "ON” lub "OFF”

odpowiedni do montażu na szynie DIN w obudowach OEM/Panel Builder

zaciski z ochroną przed dotykiem, IP20

wymuszone wskazanie położenia styków zgodnie z BS7671 (wydanie 16. przepisów IEE)
